氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
氣動襯膠蝶閥

氣動襯膠蝶閥

  • 閥門型號:D671J-10,D641J-16Q/C/P
  • 通徑規格:DN50~DN1200
  • 結構形式:中線式
  • 閥體材質:球墨鑄鐵、碳鋼WCB、不銹鋼304、316
  • 公稱壓力:PN6、PN10、PN16
  • 適用溫度:-40℃~150℃
  • 應用范圍:氣體、水、油品、腐蝕性介質等
  • 產品特點:防腐、耐磨、無毒、防霉等特點,較好的密封性能
氣動襯膠蝶閥概述:



氣動襯膠蝶閥(氣動橡膠環保防腐蝶閥)是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體,按連接方式一般分為法蘭式與對夾式,并可根據不同工況的使用要求選擇不同性能的密封結構(全襯膠蝶閥、半襯膠蝶閥),以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點,并且有較好的密封性能,隨著化學防腐蝕合成橡膠在蝶閥上的應用, 襯膠氣動蝶閥的使用量也一直在不斷的提升。

氣動襯膠蝶閥

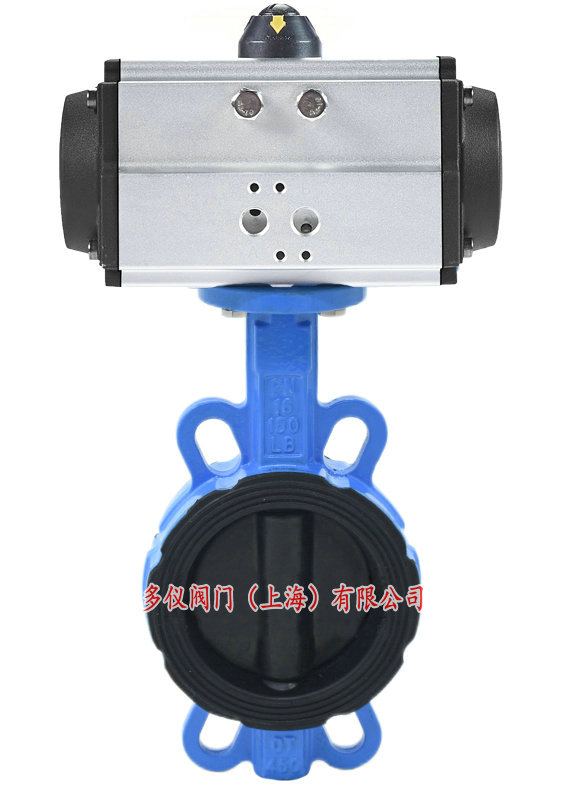

               氣動對夾式襯膠蝶閥

594623

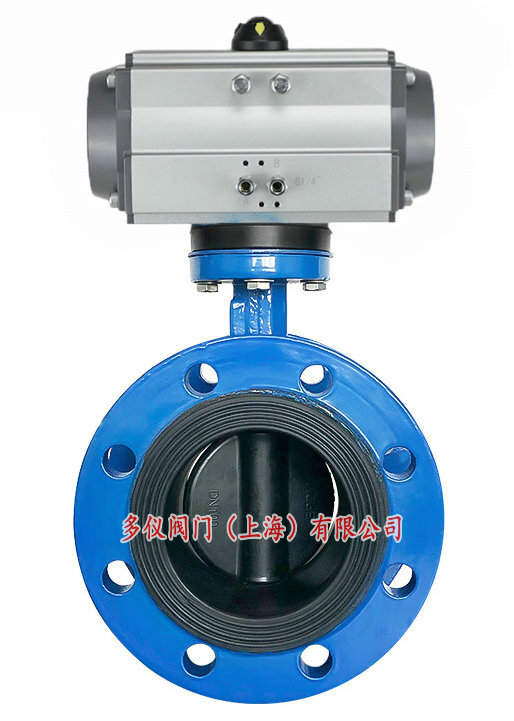

                 氣動法蘭襯膠蝶閥


氣動襯膠蝶閥應用范圍:



襯膠氣動蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸氣)等介質的輸送,以及弱腐蝕性流體介質的使用工況當中,做開關兩位控制或介質流量大小調節。工作溫度一般不超過150℃,公稱壓力1.6MPa,廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等場所。



氣動襯膠蝶閥性能特點:



1、采用襯膠無銷,保證了介質與金屬完全隔離,提高了產品的可靠性。
2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性,并且抗菌、抗霉,產品價格是不銹鋼閥門的三分之一。

氣動襯膠蝶閥技術參數:

公稱通徑DN50~DN1200(mm)
壓力等級PN0.6、1.0、1.6MPa
連接方式對夾式、法蘭連接
驅動方式氣動控制(氣源驅動,壓縮空氣)
適用溫度各種橡膠:-20℃~150℃
泄露量符合標準(可達零泄露)
密封結構半襯膠密封、全襯膠密封
工作場合水、氣體、油品及弱腐蝕性流體等(常溫常壓場合)
控制方式開關切斷(氣開氣關),調節流量(4~20mA模擬量信號)


氣動襯膠蝶閥標準規范:

設計制造標準:GB/T 12238-2008
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

氣動襯膠蝶閥零件材料:

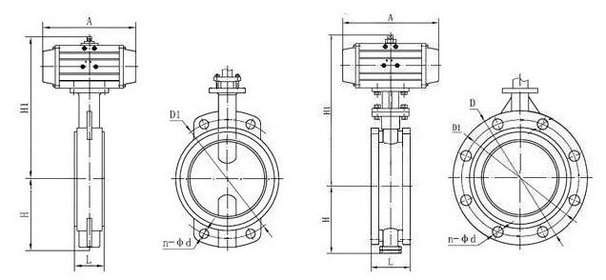

氣動襯膠蝶閥結構圖
    氣動襯膠蝶閥(對夾式)            氣動襯膠蝶閥(法蘭式)

閥 體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿:碳鋼鍍鎳磷、不銹鋼
閥座密封圈:天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
密封圈使用溫度:丁腈橡膠X≤80度; 耐磨橡膠X6150度; 氯丁橡膠120度; 氟橡膠X150度;



氣動襯膠蝶閥性能規范:


公稱通徑DN(mm)50~1200
公稱壓力PN(MPa)0.61.01.6
試驗壓力強度試驗0.91.52.4
密封試驗0.661.11.76
氣密封試驗0.60.60.6
作用形式雙作用(氣開氣關)、單作用(常閉、常開)
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品: 電動襯膠蝶閥    氣動襯氟蝶閥    氣動軟密封蝶閥
